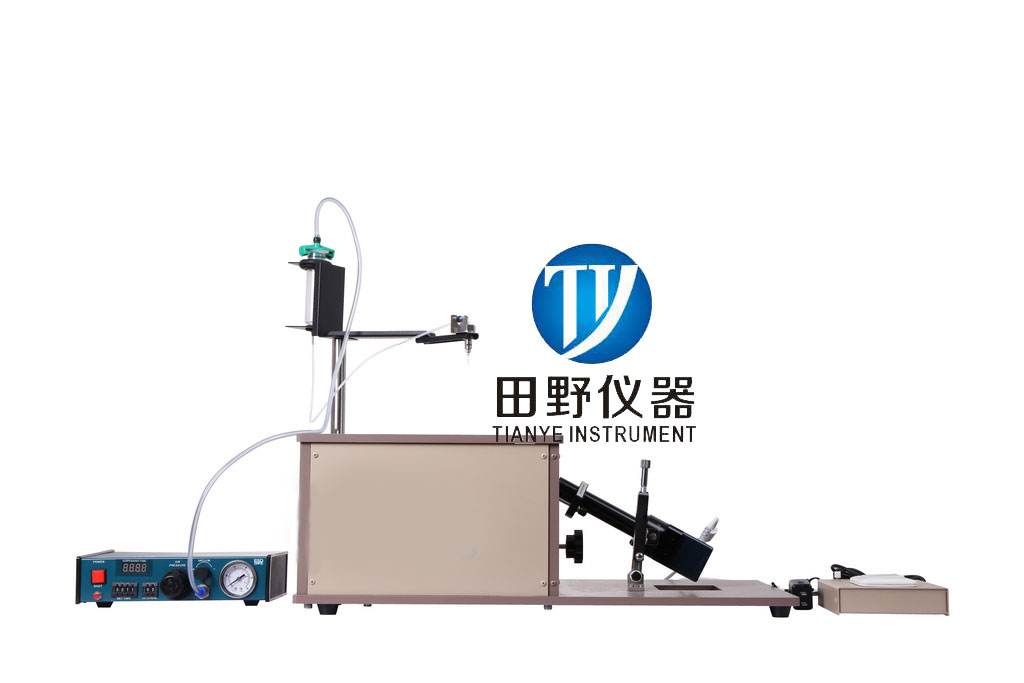

全自动二次强化玻璃压力值测试仪 CS CS_tp DOL DOL_tp

全自动二次强化玻璃压力值测试仪 CS CS_tp DOL DOL_tp

全自动二次强化玻璃压压力值测试仪 CS CS_tp DOL DOL_tp—掌握核心技术

田野仪器联合武汉理工大学 北京工业大学研发锂铝硅玻璃应力检测仪器取得重大突破 该软件兼容测试钠离子(Na+)钾离子(K+CS DOL  CS30  DOL_0锂铝硅玻璃在骨干网络上与高铝硅相似,但在组成上同时引入NaLi两种碱金属离子,可分步或同时进行KNaNaLi二元离子交换,形成复合压应力层。由于Li?半径更小,更容易在网络结构中迁移和交换,目前锂铝硅玻璃化学离子交换的强化方法一般分两步进行:(1 步在以KNO3为质量分数60%以上的混合熔盐中进行离子交换,以NaLi交换为主,获得具有极深的 大压应力层,DOL120um;(2)第二步,在以KNO3质量分数为90%以上的混合盐浴中进行离子交换,以KNa交换为主,获得较高的表面压应力。两步完成后,玻璃表面就形成了较厚的复合压应力层。



产品特点

Features

广泛使用:智能手机、智能手表 IPAD 航空航天  高铁动车 白色家电等领域。

技术参数

Specifications

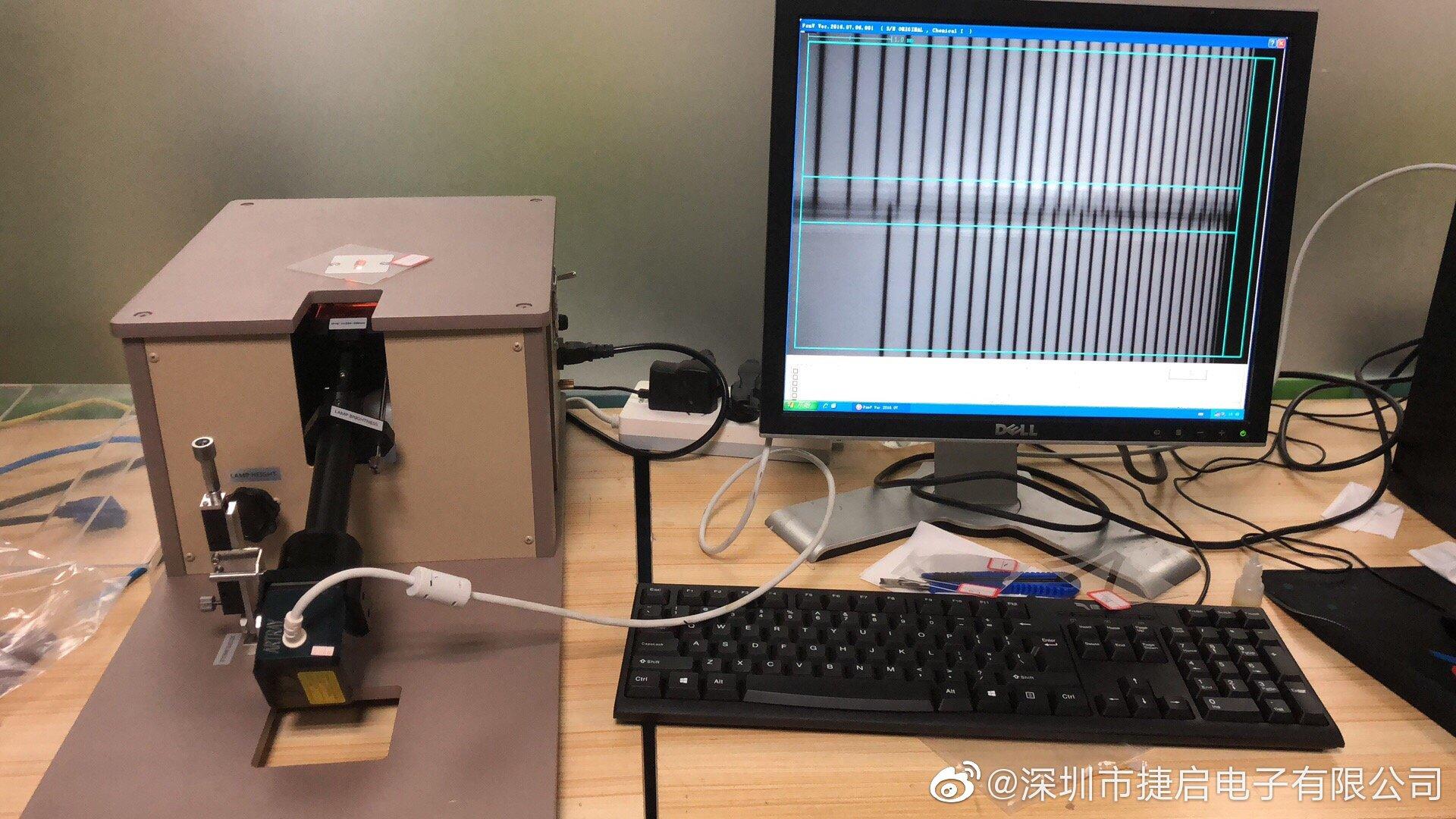

对于这类通过二元离子交换来实现强化的玻璃产品而言,传统的应力检测方法(光学干涉法)只能探测有限的DOL深度,不适用锂铝硅双强高DOL强化玻璃的应力检测;针对这种DOL100μm的强化玻璃产品,田野公司采用FSM-6000LEUV Premium+数据库的形式来测量,针对不同的工艺及厚度,制作相对应的应力分布数据库,FSM-6000LEUV Premium是一款利用光在二强钢化玻璃中的传播特性,结合二强化学钢化玻璃的加工工艺,通过提取二强化学钢化玻璃的一强条纹与二强条纹,分别计算其表面应力值及应力层深度。本机带有电脑,能够实现二强化学钢化玻璃的表面应力机钢化深度的自动化检测,减少测量者的误差也更便于测量数据的管理后续产线的应力测试数据直接通过选择工艺类别,直接从数据库调出计算值。



1. 钾离子应力值(CS)测量范围:0-1000Mpa    /测量精度:±20Mpa



2. 钾离子应力层深度(DOL)测量范围:5-50μm     /测量精度:±2μm



3. 钠离子应力值(CS30)测量范围:0-1000Mpa   /测量精度:±20Mpa



4. 钠离子应力层深度(DOL_0)测量范围:5-600μm  /测量精度:±5μm



5. 光源:专用LED,波长365±2nm



6. 测量对象:化学强化玻璃、物理强化玻璃 锂铝硅二强玻璃



7. 测量形状:平板玻璃10mm×10mm或以上



8. 棱镜:S-LAL-10 ND=1.756



9. PC:专用(Windows 10、测量软件已安装)



10. 电源:AC220V±5V 5A



11. 尺寸:300×600×200mm



12. 重量:约16kg

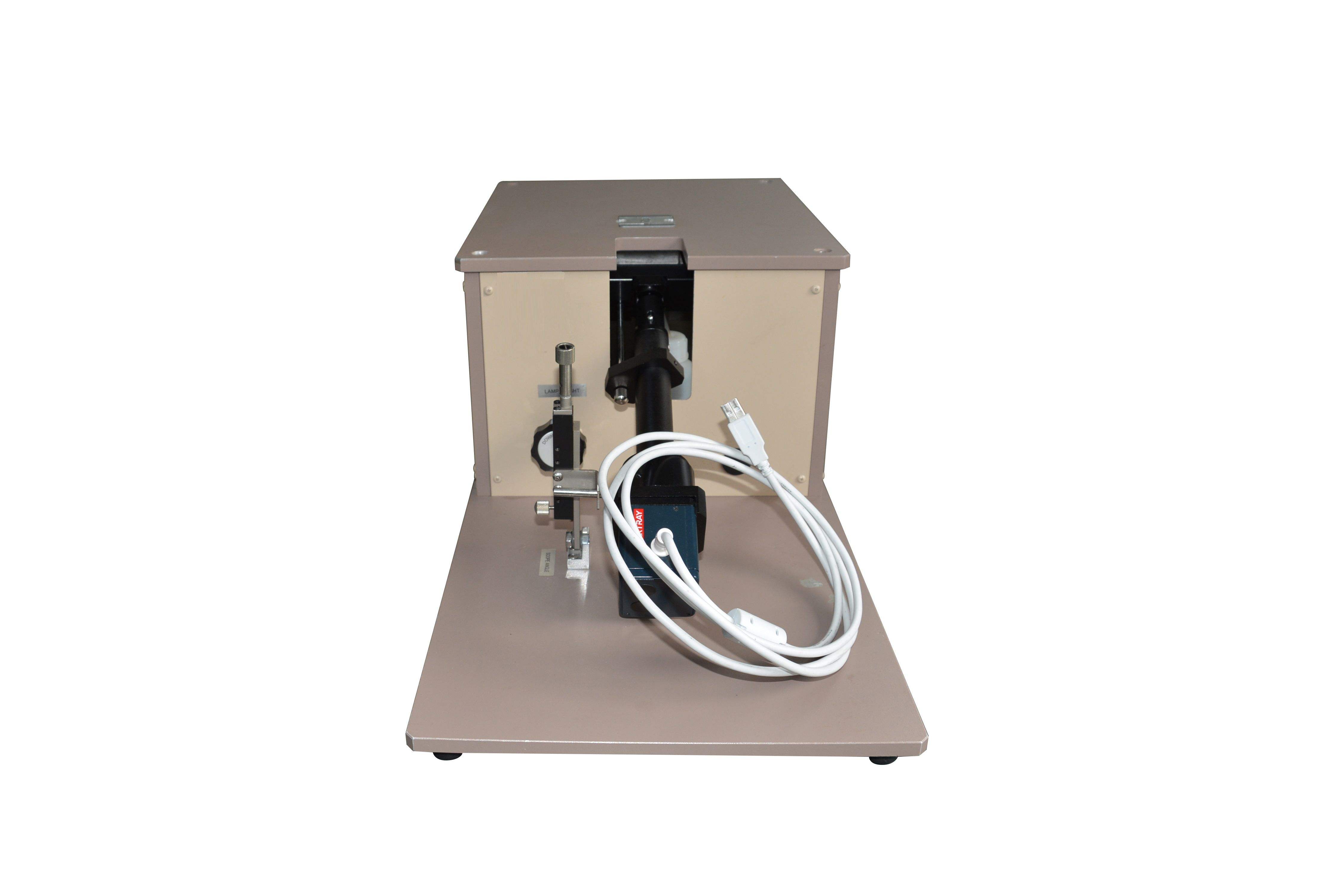

1. 应力测试仪主机1



2. 电脑1台(包含主机、显示器、鼠标、键盘)



3. 测试软件2套(含加密锁2个)



4. 校准片1



5. 三棱镜1



6. 显影液 2
