玻璃主要应用于建筑装饰、汽车行业、新能源、家电以及电子行业等领域，其行业的发展、企业的效益和上下游行业密切相关。玻璃产业链发展日趋完善，从原材料的采掘、玻璃产品的生产，到玻璃制品的加工已经形成了成熟的加工和运作体系

FSM-6000X原理为玻璃表面应力仪是用于测量化学强化和物理强化玻璃的表面应力。机器利用专用光源(LED灯)产生平面偏振光，让通过让光沿着玻璃表面传播，根据光弹性测试法计算出其表面的应力以及应力层深度,FSM-6000X主要是测试钾离子交换的应力值CS 应力层深度DOL 以及中心张应力数据

SLP-2000应力仪原理是散乱光弹性法是利用通过玻璃内部应力的双折射来改变极化激光束的延迟，并且散乱光的强度随着激光束的延迟的变化而改变，通过偏振光光路上因激光束的延迟而出现的光程差和偏振特性来计算表面压应力和压应力层厚度。对散乱光弹性法测量化学钢化玻璃的表面应力的理论依据、测量技术等进行了计算， SLP-2000应力仪只要是针对二强玻璃钠离子应力检测可测试的项目有 : CS CS30 DOL DOL-N CT-CV

德国肖特玻璃强化深度要求:

钾离子 K应力值CS>670Mpa,

钾离子 K应力层深度DOL-K>4um

钠离子 Na应力值CS_30>110Mpa,

钠离子 Na应力层深度DOL-N>135um

FSM-6000X+SLP-2000组合后可测试一下数据

FSM-6000X 应力值CS 应力层深度DOL 以及中心张应力数据

SLP-2000可测试：CS CS30 DOL DOL-N CT-CV

一、FSM-6000X应力仪测试基础：

FSM-6000X玻璃表面应力仪是用于测量化学强化和物理强化玻璃的表面应力。机器利用专用光源(LED灯)产生平面偏振光，让通过让光沿着玻璃表面传播，根据光弹性测试法计算出其表面的应力以及应力层深度。

二、FSM-6000X应力仪测试法原理：

平面偏振光透过受有外力作用的双折射棱镜时，分解成两束相互垂直的偏振光，分别在两个主平面上振动，且传播速度不等，其结果从双折射棱镜上每一点透出的振动方向相互垂直的两个光波间产生光程差。如果再使它通过偏振镜，则产生光的干涉现象，得到等倾线和等差线两种干涉条纹。由等倾线可以求得主应力方向，由等差线可以求得主应力差σ1-σ2，再配合其他方法则可以求解出双折射棱镜上一点的主应力σ1和σ2。根据双折射棱镜相似理论可以由双折射棱镜应力换算求得真实零件上的应力

三、FSM-6000X应力仪测试用试剂：

本测试装置用折射率为1.64的折射液体。

四、FSM-6000X应力仪测试装置：

应力测试仪主机由：由光源、准直透镜、起偏振镜、1/4波片、加载架、1/4波片、检偏振镜、视场透镜、高分辨率工业相机等部件组成。本机带有电脑，能够减少测量者的误差也更便于测量数据的管理。

五、FSM-6000X应力仪测试装置图示：

六、FSM-6000X应力仪测试装置功能及说明：

1.LED光源；2.起偏振镜；3. 1/4波片； 4.双折射棱镜；5.测试试样；6. 1/4波片；7.起偏振镜；8.成像透镜系统；9.高分辨率工业相机(CCD)

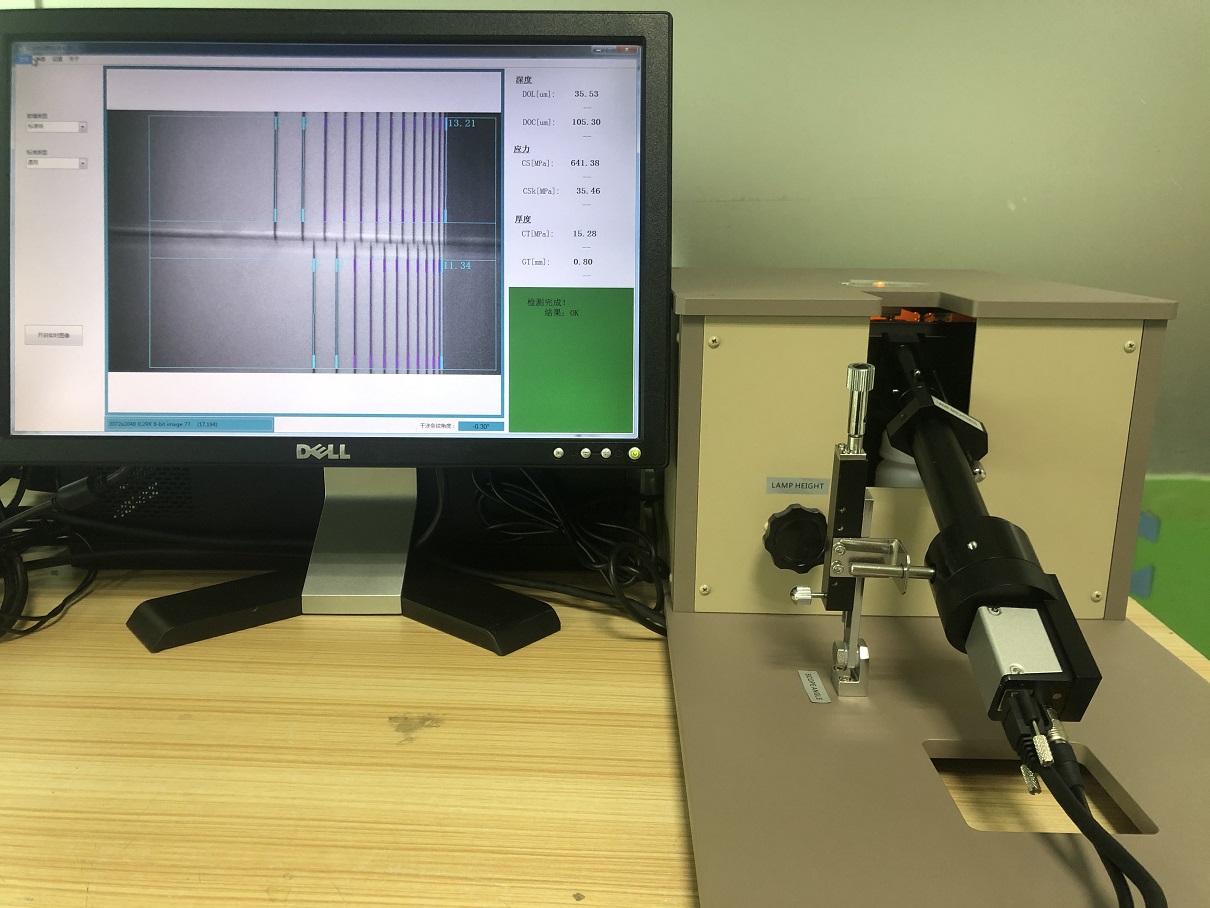

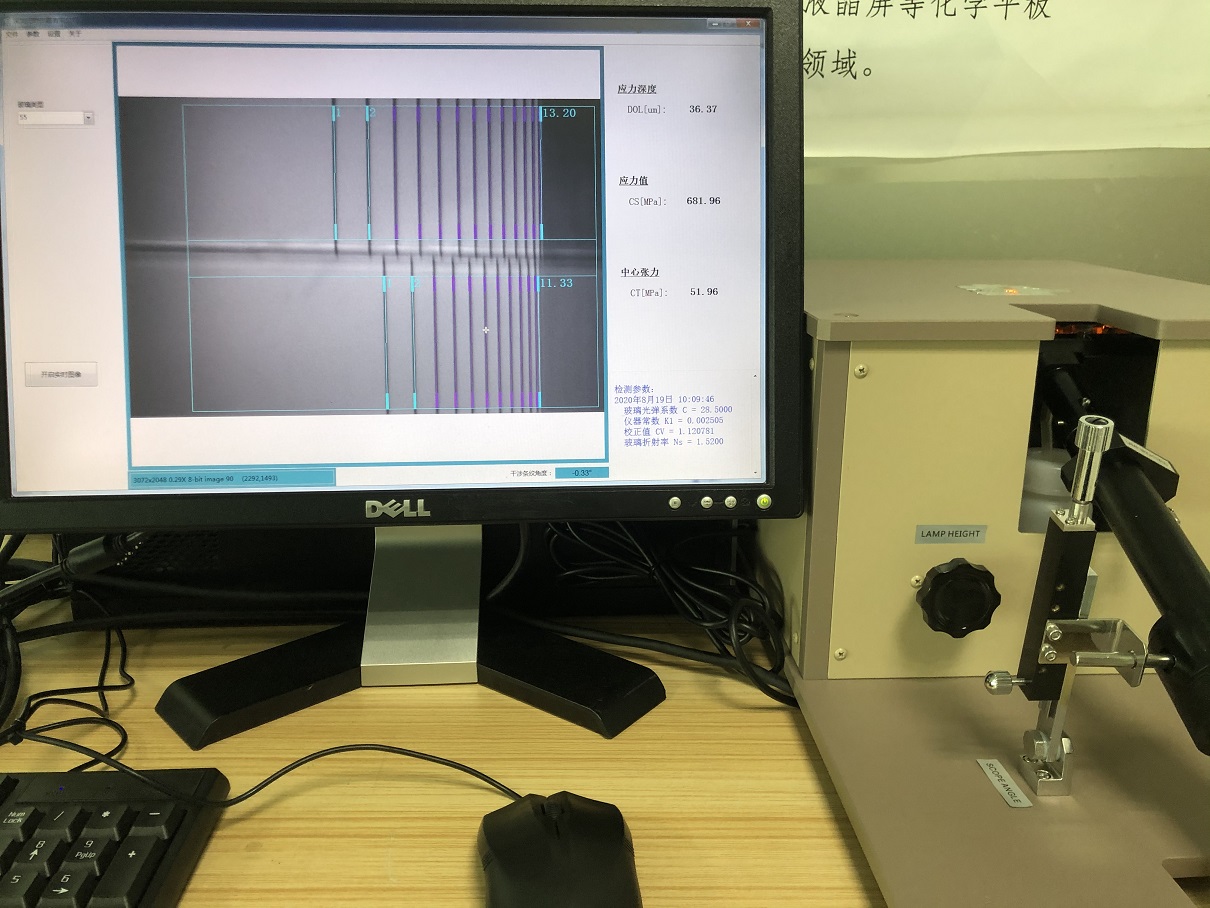

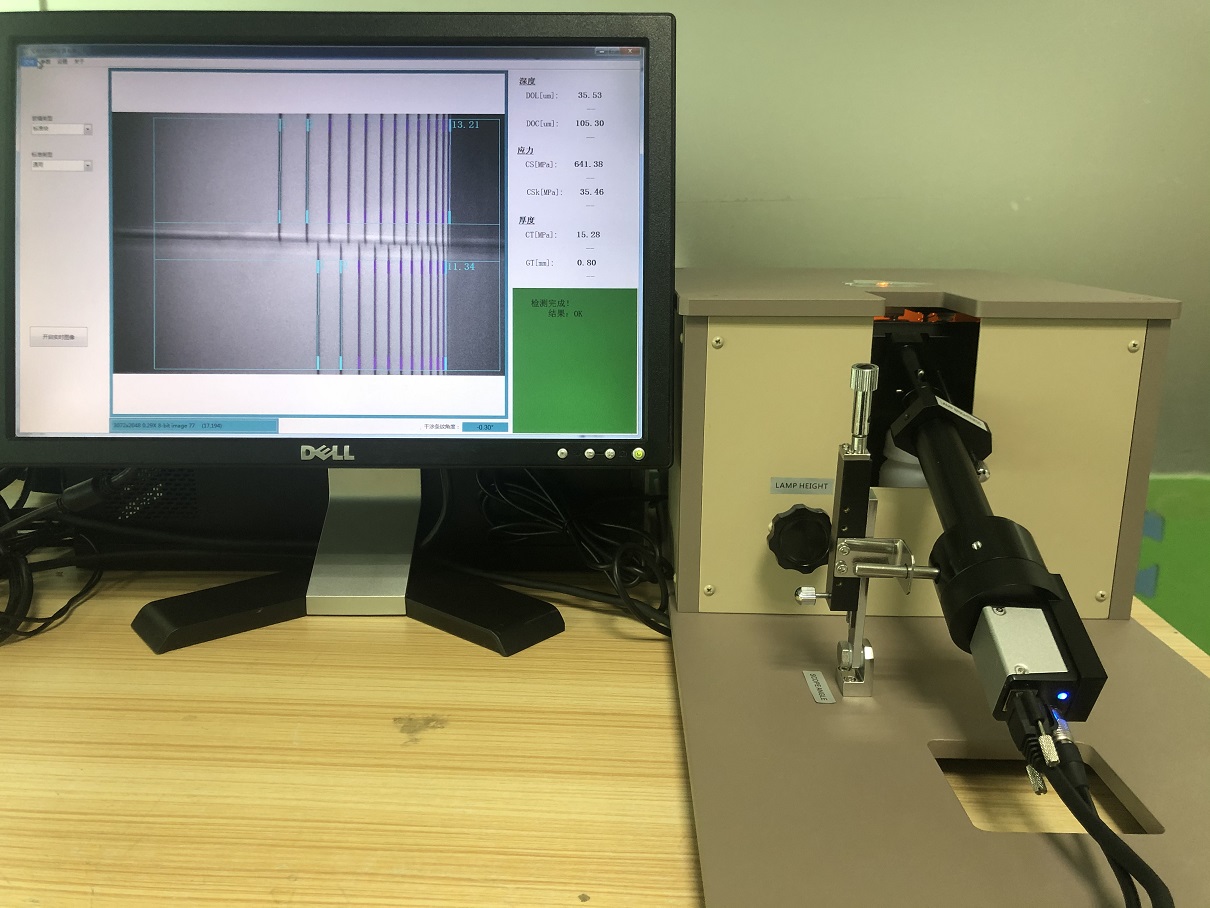

七、FSM-6000X应力仪外观尺1.LED光源及组件。2.光源升降架。3.双折射棱镜。4.棱镜固定框架。5.废液收集盒。6.废液收集盒固定板。7.废液收集瓶(环保，可拆卸)。8.镜筒支撑固定块。9.镜筒连接杆。10.滤光盒。11.成像镜筒。12.工业相机。13.光源升降调节手轮。14.镜筒角度调节固定座。15.镜筒角度调节杆。16.主机底板。17.主机盖板。18.调水平脚垫。19.主机箱体。

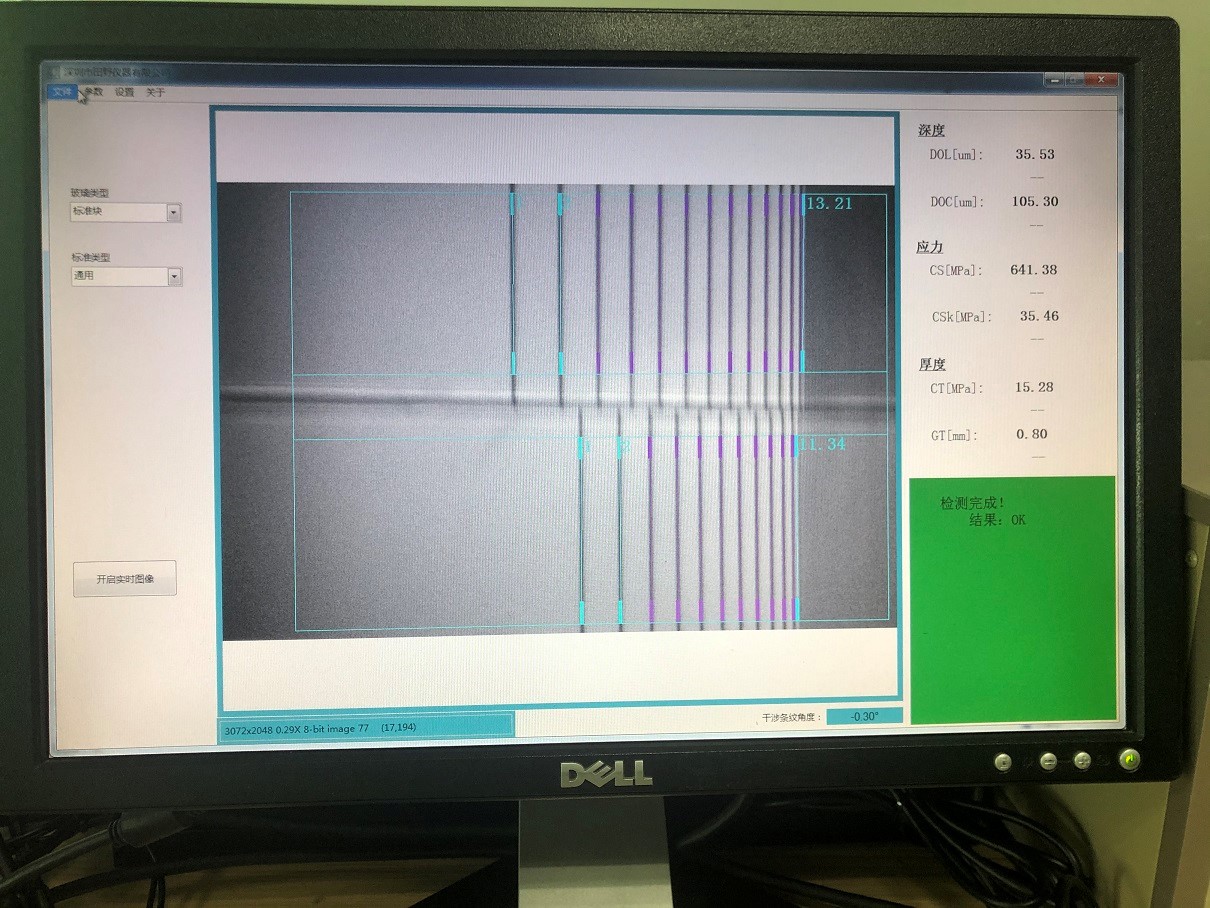

八、FSM-6000X应力仪测试软件界面：

SLP-2000散乱光应力仪散乱光弹性法是利用通过玻璃内部应力的双折射来改变极化激光束的延迟，并且散乱光的强度随着激光束的延迟的变化而改变，通过偏振光光路上因激光束的延迟而出现的光程差和偏振特性来计算表面压应力和压应力层厚度。对散乱光弹性法测量化学钢化玻璃的表面应力的理论依据、测量技术等进行了介绍。

在智能手机、平板电脑等电子产品领域，化学钢化超薄玻璃的需求不断增加，而玻璃是易碎材料，要提高或保持强度和抗破碎能力，必须正确认识应力分布。如何有效的测量化学钢化玻璃的表面压应力(CS)和压应力层厚度(DOL)，是当下一个迫切需要解决的问题。

散乱光弹性技术是适用于多次离子交换、复杂压应力层化学钢化玻璃的一种表面应力测试方法，并且进行测量时无损耗，节省时间和人力。相对于目前应用较多的光波导技术而言，有以下明显优势：

(1) 适用性广，不依赖于玻璃表面内折射率的分布；

(2) 检测的精度高，并且可以对弯曲玻璃、不规则形状的玻璃进行表面应力检测；

(3) 空间分辨率高，在测量化学钢化玻璃产品的过程中，激光光斑的直径约10 fim,易于对光程差的观察与调整，保持产品在更高水平的一致性，减少测量误差；

(4) 对玻璃应力层深度敏感度高，可以精确的检测玻璃应力层深度。

其不足之处在于对玻璃表面较表层应力大小检测不够精确，这是由于激光的光斑直径有限，并且也容易受到玻璃表面状况的影响，如刮痕、灰尘、污渍等M对于目前化学钢玻璃应力的测试，可以结合多种测量方法，如将光波导效应测量化学钢化玻璃表面较大应力值CS和散乱光弹性技术测量化学钢化玻璃的较大应力层深度DOL这两种方法相结合，从而更加精确表征玻璃的钢化性能指标。

三、散乱光光弹性应力仪参数：

1.测定对象：化学强化玻璃、化学2次强化玻璃、物理强化玻璃

2.测定形状：平面-1000R 10*10mm以上

3.测定范围：应力值0-2000Mpa、应力层深度10-600μm

4.测定分辨能力：应力 5Mpa 深度5μm

5.测定精度：从表面算起50μm之后应力值±10MPa深度±10μm（以标准片为基准）

6.光源：LD 518nm 30mW Glass3B

7.三棱镜折射率：1.518@518nm
