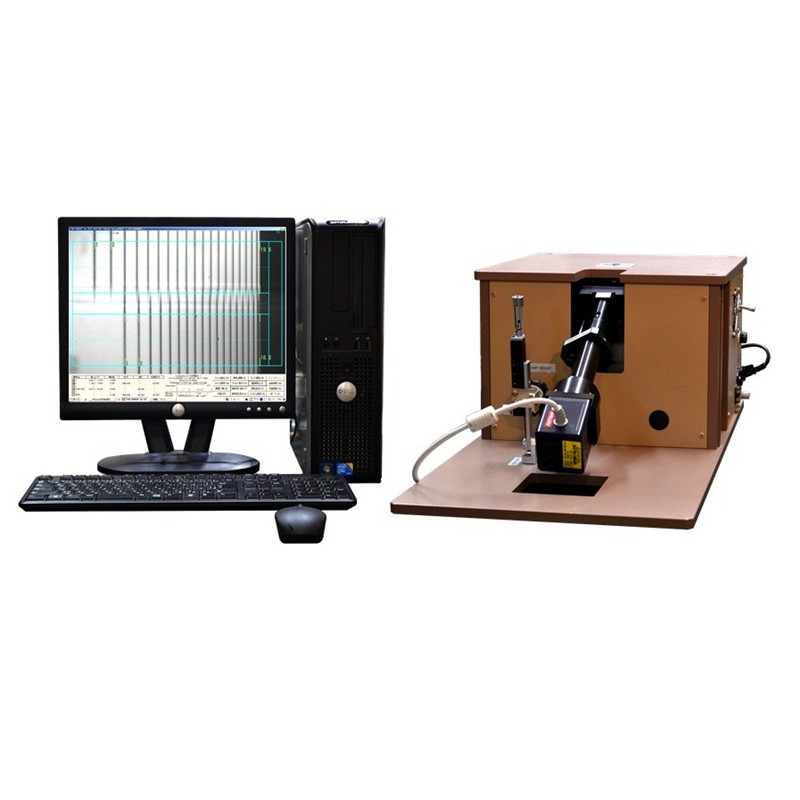

FSM-9000H UTG玻璃表面应力测试仪

FSM-9000H(365nm)UTG表面应力测试仪_产品规格书v1.1.pdf

UTG 玻璃应力仪是一种用于测量超薄玻璃应力的专业仪器，

工作原理


UTG 玻璃应力仪主要依据光弹性技术和折射计光弹性分析原理进行测量 。当光通过受力的玻璃时，会产生双折射现象，即光的传播速度和方向会因玻璃内部的应力而发生变化。仪器通过精确测量这种光的变化，进而计算出玻璃表面的应力以及应力层深度.

主要特点


  • 高精度测量：能够精确测量应力值和应力层深度，如 FSM-9000H (UTG) 的应力测量精度可达 ±10MPa，应力层深度测量精度可达 ±2μm，为玻璃质量控制提供可靠数据.

  • 无损检测：采用非破坏性的测量方式，不会对玻璃样品造成损伤，可用于产品的抽检和在线检测，有助于提高生产效率和产品质量.

  • 自动测量与数据管理：具备自动测量功能，减少了人为因素导致的误差，并且能够通过电脑自动保存测量数据，方便进行品质管理和数据分析，有利于对玻璃生产过程进行长期监控和质量追溯.

  • 适应多种测量条件：即使测试条件不佳的试料，也可进行手动测量，增加了测量的灵活性和适应性，可应对不同生产环境和样品状态下的测量需求.

  • 长寿命光源：通常使用 LED 光源，使用寿命长达 10,000 小时，相比传统光源，减少了因光源更换带来的维护成本和停机时间，提高了仪器的使用效率和稳定性.

技术参数


  • 应力测量范围：一般为 0-1000MPa 或 0-1500MPa，可满足不同强度玻璃的应力测量需求，如 FSM-6000X (UTG) 的应力测量范围是 0-1000MPa，FSM-7000H 的应力测量范围是 0-1500MPa.

  • 应力层深度测量范围：常见的测量范围为 5-100μm 或 5-200μm，能够准确测量超薄玻璃的应力层深度，为评估玻璃的强化效果提供重要依据.

  • 光源：多采用特定波长的 LED 光源，如波长为 365±10nm、595±2nm 的 LED，为测量提供稳定且准确的光线，确保测量结果的可靠性.

  • 测量对象：主要用于测量化学强化玻璃、物理强化玻璃等各类强化玻璃的应力，广泛应用于玻璃制造、电子显示、光学元件等行业.

  • 测量形状：通常适用于平板玻璃，尺寸一般要求 10mm×10mm 或以上，可满足大多数常规玻璃样品的测量需求.

应用领域


  • 玻璃制造行业：在超薄玻璃的生产过程中，UTG 玻璃应力仪可用于实时监测玻璃的应力分布，确保玻璃的强度和稳定性符合质量标准，提高产品的良品率。比如在生产手机盖板玻璃、显示屏玻璃等产品时，精确控制玻璃应力对于保证产品的性能和使用寿命至关重要.

  • 电子显示领域：对于液晶显示器（LCD）、有机发光二极管显示器（OLED）等电子显示产品，UTG 玻璃作为重要的组成部分，其应力状态会影响显示效果和产品可靠性。通过使用 UTG 玻璃应力仪，可以对玻璃基板的应力进行严格检测，确保显示面板的平整度和光学性能，从而提高显示质量.

  • 光学元件制造：在光学镜片、光学窗口等光学元件的生产中，玻璃的应力会导致光学性能的变化，如折射率不均匀、双折射等问题。UTG 玻璃应力仪能够帮助制造商精确控制光学元件的应力，保证其光学性能的一致性和稳定性，满足高精度光学系统的要求.


在线咨询

服务热线：13590123401

FSM-9000H(365nm)UTG表面应力测试仪_产品规格书v1.1.pdf

UTG 玻璃应力仪是一种用于测量超薄玻璃应力的专业仪器，

工作原理


UTG 玻璃应力仪主要依据光弹性技术和折射计光弹性分析原理进行测量 。当光通过受力的玻璃时，会产生双折射现象，即光的传播速度和方向会因玻璃内部的应力而发生变化。仪器通过精确测量这种光的变化，进而计算出玻璃表面的应力以及应力层深度.

主要特点


  • 高精度测量：能够精确测量应力值和应力层深度，如 FSM-9000H (UTG) 的应力测量精度可达 ±10MPa，应力层深度测量精度可达 ±2μm，为玻璃质量控制提供可靠数据.

  • 无损检测：采用非破坏性的测量方式，不会对玻璃样品造成损伤，可用于产品的抽检和在线检测，有助于提高生产效率和产品质量.

  • 自动测量与数据管理：具备自动测量功能，减少了人为因素导致的误差，并且能够通过电脑自动保存测量数据，方便进行品质管理和数据分析，有利于对玻璃生产过程进行长期监控和质量追溯.

  • 适应多种测量条件：即使测试条件不佳的试料，也可进行手动测量，增加了测量的灵活性和适应性，可应对不同生产环境和样品状态下的测量需求.

  • 长寿命光源：通常使用 LED 光源，使用寿命长达 10,000 小时，相比传统光源，减少了因光源更换带来的维护成本和停机时间，提高了仪器的使用效率和稳定性.

技术参数


  • 应力测量范围：一般为 0-1000MPa 或 0-1500MPa，可满足不同强度玻璃的应力测量需求，如 FSM-6000X (UTG) 的应力测量范围是 0-1000MPa，FSM-7000H 的应力测量范围是 0-1500MPa.

  • 应力层深度测量范围：常见的测量范围为 5-100μm 或 5-200μm，能够准确测量超薄玻璃的应力层深度，为评估玻璃的强化效果提供重要依据.

  • 光源：多采用特定波长的 LED 光源，如波长为 365±10nm、595±2nm 的 LED，为测量提供稳定且准确的光线，确保测量结果的可靠性.

  • 测量对象：主要用于测量化学强化玻璃、物理强化玻璃等各类强化玻璃的应力，广泛应用于玻璃制造、电子显示、光学元件等行业.

  • 测量形状：通常适用于平板玻璃，尺寸一般要求 10mm×10mm 或以上，可满足大多数常规玻璃样品的测量需求.

应用领域


  • 玻璃制造行业：在超薄玻璃的生产过程中，UTG 玻璃应力仪可用于实时监测玻璃的应力分布，确保玻璃的强度和稳定性符合质量标准，提高产品的良品率。比如在生产手机盖板玻璃、显示屏玻璃等产品时，精确控制玻璃应力对于保证产品的性能和使用寿命至关重要.

  • 电子显示领域：对于液晶显示器（LCD）、有机发光二极管显示器（OLED）等电子显示产品，UTG 玻璃作为重要的组成部分，其应力状态会影响显示效果和产品可靠性。通过使用 UTG 玻璃应力仪，可以对玻璃基板的应力进行严格检测，确保显示面板的平整度和光学性能，从而提高显示质量.

  • 光学元件制造：在光学镜片、光学窗口等光学元件的生产中，玻璃的应力会导致光学性能的变化，如折射率不均匀、双折射等问题。UTG 玻璃应力仪能够帮助制造商精确控制光学元件的应力，保证其光学性能的一致性和稳定性，满足高精度光学系统的要求.
