散乱光光弹应力仪工作原理和概况】

散乱光弹性法是利用通过玻璃内部应力的双折射来改变极化激光束的延迟，并且散乱光的强度随着激光束的延迟的变化而改变，通过偏振光光路上因激光束的延迟而出现的光程差和偏振特性来计算表面压应力和压应力层厚度。

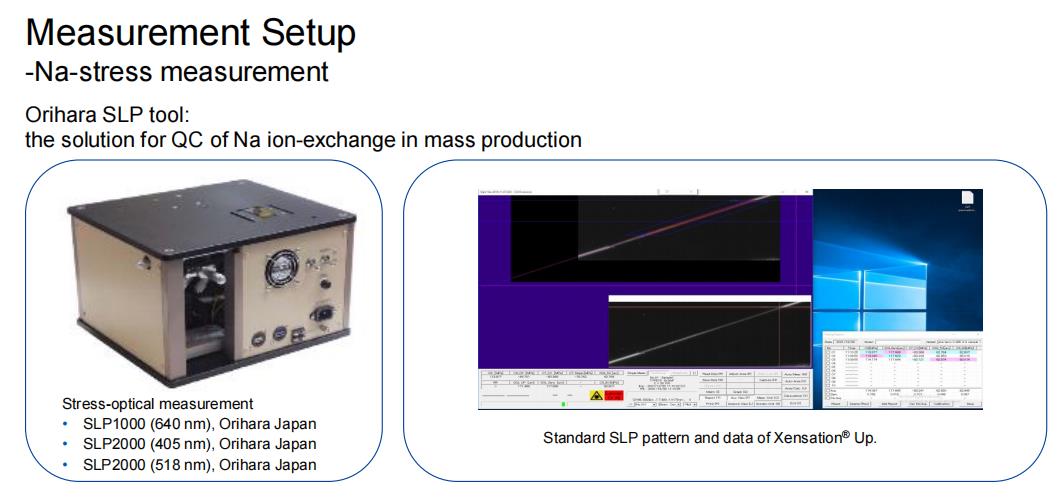

SLP-2000型散乱光应力测试仪（二强钠离子应力仪）为quan qiu wei yi一款化学钢化钠离子玻璃内应力检测仪器，用于测量化学强化和物理强化玻璃的内应力。该仪器采用无损检测方式，使用操作方便，既缩短了测量所需时间，又对玻璃生产过程进行及时监控，能很好的分析化学钢化玻璃的内应力分布情况，进而判断产品的钢化程度。

【仪器特点】

1.具有其他型号没有的wei yi的测量方法(激光束光弹性分析原理)。

2.自动测量，因测试者造成的个人误差小。

3.能够用电脑保存数据，便于品质管理。

4.相位图与应力的映射关系算法可设计。

5.使用LED光源，使用寿命长，达到10,000小时 (以前500小时)。

6.使用了玻璃校准片因此可将机器误差控制到zui小。

7. 能够用电脑自动保存数据，便于品质管理。

8.实现连续测量的同时并根据设置区间自动判断合格/不合格。

9.在连续测量时系统自动保存测量的数据，并累计测量数目（合格数目/不合格数目）。

10.除了连续测量，也可以自由选择单次测量、手动测量等测量方式。

【技术参数】

1. 测定对象 ：化学强化玻璃、化学2次强化玻璃、 物理强化玻璃、二次强化微晶玻璃

2. 测定形状 ：平面-1000R 10*10mm以上

3. 测定范围 ：应力值0-2000Mpa、 应力层深度10-600μm

4. 测定分辨能力：应力 5Mpa 深度5μm

5. 测定精度 ：从表面算起50μm之后 应力值±10MPa深度±10μm（以标准片为基准）

6. 光源 ：LD 520nm 30mW Glass3B 棱镜：S-LAL-10 ND=1.72

7. PC：专用（Windows 10、测量软件已安装）

8. 电源：AC220V±5V 5A

9. 尺寸：300×600×200mm

10. 重量：约 16kg

【配置清单】

1. DELL主机：CPU：inter core i5及以上

2.系统及软件：

3.Windows 10 professional edition 64bit

4.SLP分析、计算软件

5.PMC拟合软件

6.包含主板、视频/音频、网卡、显示器、操作系统、键盘、鼠标等配件

【注意事项】

1.请操作机器时要轻拿轻放被测样品，以免对棱镜部分造成损伤。

2.当检测图像显示不清晰时，请自行用棉签棒沾工业酒精轻轻擦拭棱镜表面和斜面。

3.杜绝连通互联网和局域网以及含有病毒的 USB 接口的软盘或硬盘。

4.请在室内使用该机器，避免强光照射，室内空气不可太潮湿，且酸碱度要适中。

5.请远离其他化学品。

6.请务必保存好配套的密码狗，如有丢失责任自负。

7.请正确操作本机器配套的电脑配置，切勿随意强制关机，以免造成电脑毁坏。

8.使用环境 ：18℃ －28℃，45~85%的环境,不结露（建议暂放在无尘车间）。

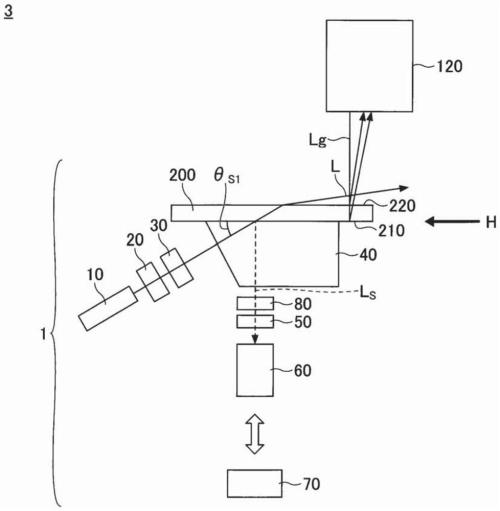

【散乱光应力仪结构示意图】
