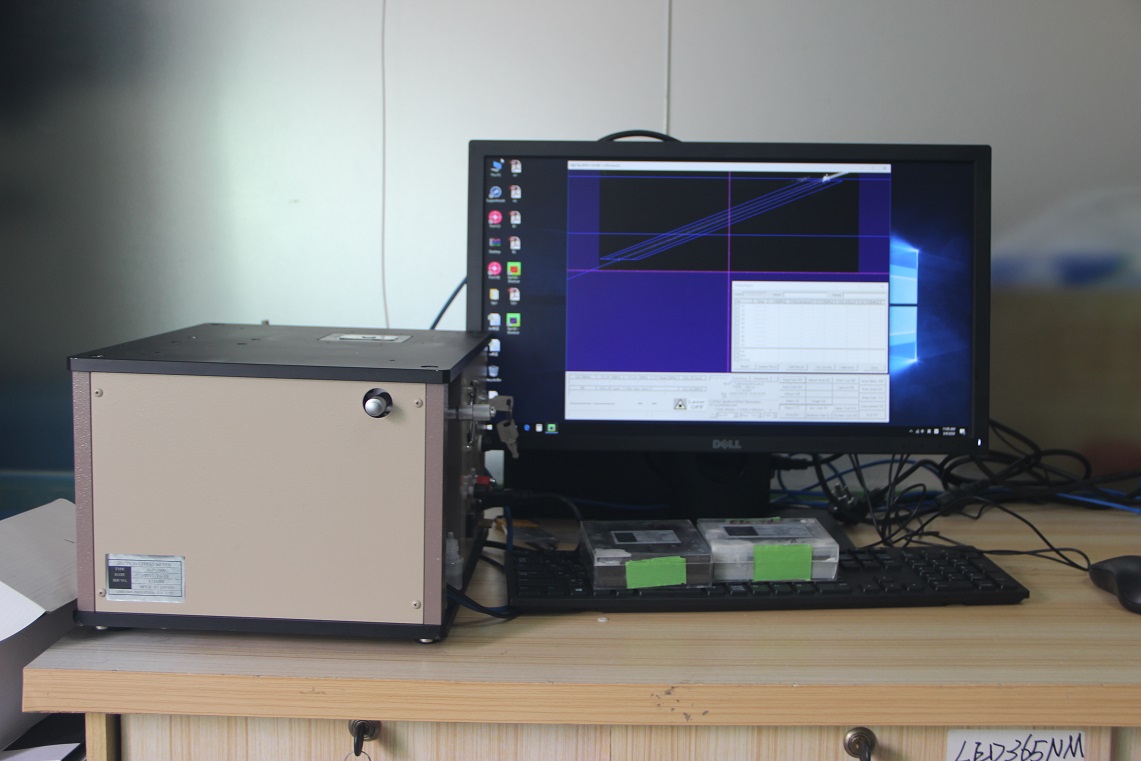

散乱光光弹性应力仪SLP-2800工作原理

来源:admin | 发布日期:2020-03-03

散乱光光弹应力仪工作原理:散乱光弹性法是利用通过玻璃内部应力的双折射来改变极化激光束的延迟,并且散乱光的强度随着激光束的延 迟的变化而改变,通过偏振光光路上因激光束的延迟而出现的光程差和偏振特性来计算表 面压应力和压应力层厚度。对散乱光弹性法测量化学钢化玻璃的表面应力的理论依据、测量技 术等进行了介绍。



运用领域:在智能手机、平板电脑等电子产品领域,化学钢化超薄玻璃的需求不断增加,而玻璃是易碎 材料,要提高或保持强度和抗破碎能力,必须正确认识应力分布。如何'有效的测量化学钢化玻璃 的表面压应力(CS)和压应力层厚度(DOL),是当下一个迫切需要解决的问题。



散乱光弹性技术是适用于多次离子交换、复杂压应力层化学钢化玻璃的一种表面应力测试方法,并且进 行测量时无损耗,节省时间和人力。相对于目前应用较多的光波导技术而言,有以下明显优势:



(1) 适用性广,不依赖于玻璃表面内折射率的分布;



(2) 检测的精度高,并且可以对弯曲玻璃、不规则形状的玻璃进行表面应力检测;



(3) 空间分辨率高,在测量化学钢化玻璃产品的过程中,激光光斑的直径约10 fim,易于对光程差的观 察与调整,保持产品在更高水平的一致性,减少测量误差;



(4) 对玻璃应力层深度敏感度高,可以精确的检测玻璃应力层深度。







其不足之处在于对玻璃表面较表层应力大小检测不够精确,这是由于激光的光斑直径有限,并且也容易 受到玻璃表面状况的影响,如刮痕、灰尘、污渍等M对于目前化学钢玻璃应力的测试,可以结合多种测量方 法,如将光波导效应测量化学钢化玻璃表面较大应力值CS和散乱光弹性技术测量化学钢化玻璃的较大应 力层深度DOL这两种方法相结合,从而更加精确表征玻璃的钢化性能指标。



三、散乱光光弹性应力仪参数:



1.测定对象 :化学强化玻璃、化学2次强化玻璃、 物理强化玻璃



2.测定形状 :平面-1000R 10*10mm以上



3.测定范围 :应力值0-2000Mpa、 应力层深度10-600μm



4.测定分辨能力:应力 5Mpa 深度5μm



5.测定精度 :从表面算起50μm之后 应力值±10MPa深度±10μm(以标准片为基准)



6.光源 :LD 520nm 30mW Glass3B



7.三棱镜折射率:1.518@520nm



二、计算机配置:



1、处理器:



CPU:inter core i5及以上



2、系统及软件:



Windows 10 professional edition 64bit



SLP分析、计算软件



PMC拟合软件



3、包含主板、视频/音频、网卡、显示器、操作系统、键盘、鼠标等配件
