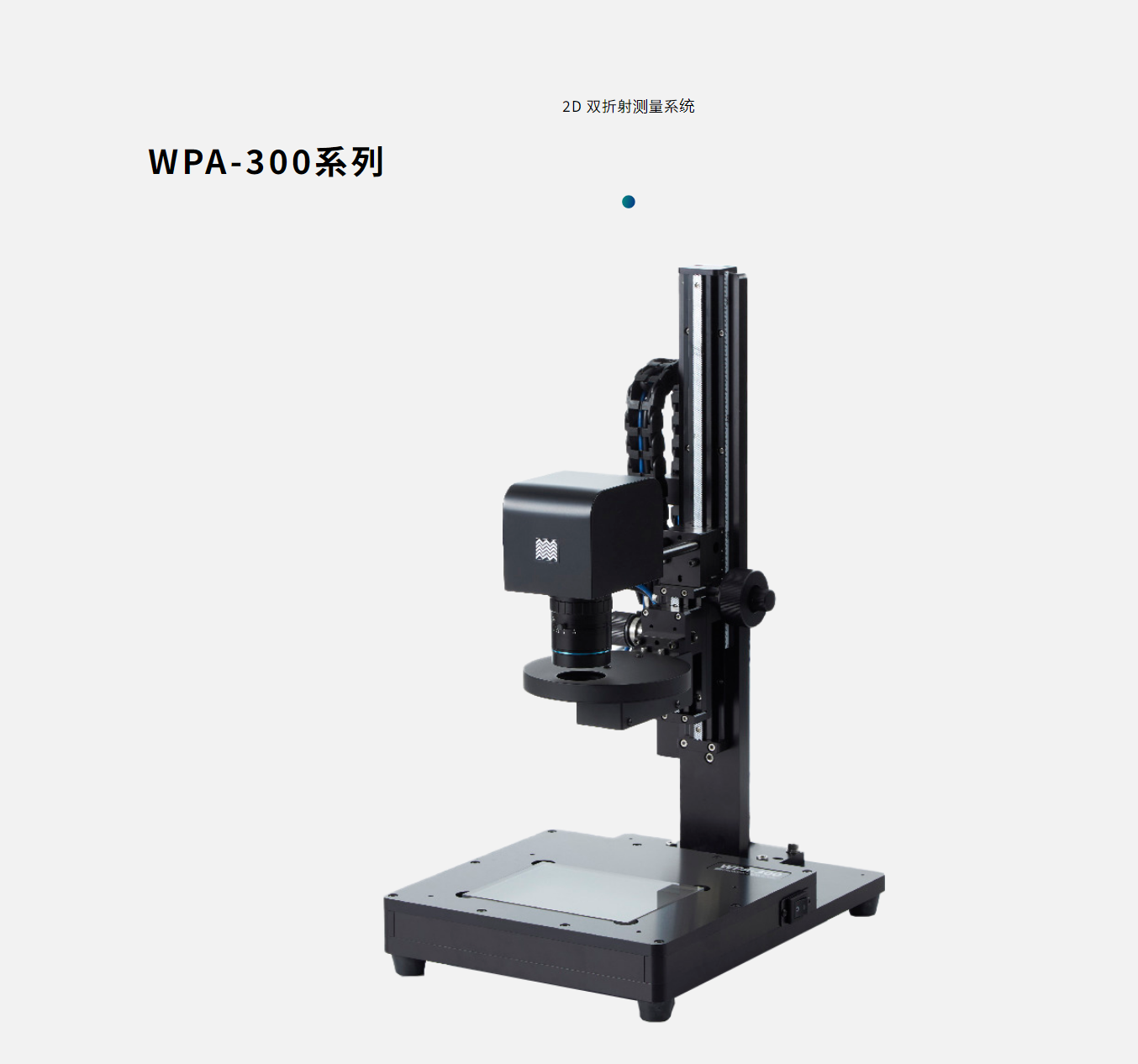

日本原装进口的WPA-300Series 双折射应力测试系统是专为高精度光学元件（如 VR 镜片）设计的核心设备，其技术特性与 VR 镜片的生产需求高度匹配。以下从技术原理、应用场景、工艺优化及选型建议四个维度展开说明：

一、核心技术特性与 VR 镜片适配性

1. 多波长穿透与高分辨率成像

• 近红外波长组合：采用 850nm 等近红外波段（可选配多波长模块），可穿透可见光下不透明的 VR 镜片材料（如含金属氧化物的树脂或硫系玻璃），检测其内部应力分布。例如，VR 镜片中若含有氧化锌（ZnO）等增强材料，近红外光仍可有效穿透并量化应力梯度。

• 500 万像素偏振传感器：分辨率较前代提升 5 倍，可捕捉 VR 镜片表面及内部亚微米级应力变化（如注塑成型时的局部应力集中），相位差测量精度达 ±0.1nm，满足 VR 镜片对光学均匀性的严苛要求（如光程差需 < 50nm）。

2. 实时应力分布热图与动态分析

• 2D 快速成像：数秒内生成应力分布热图，直观显示 VR 镜片中心区、边缘区及边缘过渡区的应力差异（如边缘应力集中可能导致佩戴时的畸变）。配套软件 WPA-View 支持点 / 线 / 面应力值提取，可快速定位镜片注塑缺陷（如熔接线处的高应力区）。

• 动态监测功能：支持常温至 300℃环境（需选配加热台），可模拟 VR 镜片在高温镀膜或使用过程中的应力松弛行为，评估热稳定性（如镜片在 50℃环境下的应力波动需 < 10%）。

3. 高精度与工业级稳定性

• 重复性误差 < 0.1nm：采用光子晶体技术及精密光学系统，长期测量稳定性优异，适合 VR 镜片量产线的在线全检（如每片镜片检测时间 < 10 秒）。设备体积紧凑（约 300×400×600mm），可集成到自动化产线中，实现应力检测与分拣联动。

• 模块化设计：基础款支持标准尺寸镜片（直径≤100mm），高配版可扩展至大尺寸镜片（直径≤300mm）或曲面镜片（如菲涅尔透镜），适配 AR/VR 混合现实设备的多样化需求。

二、VR 镜片研发与生产中的典型应用

1. 注塑工艺优化

• 模流仿真与实测结合：通过 Moldex3D 模流分析软件预测镜片应力分布，再用 WPA-300Series 验证实际应力值，建立工艺参数 - 应力关联模型。例如，若仿真预测边缘应力为 80MPa 而实测为 120MPa，可调整注塑温度（从 230℃降至 210℃）或保压时间（从 15 秒延长至 20 秒）。

• 冷却速率验证：VR 镜片冷却过程中，若表面 - 内部应力差超过 50MPa，可能导致翘曲或开裂。WPA-300Series 可量化冷却速率对残余应力的影响，指导冷却水路设计（如采用螺旋式水路替代直孔式）。

2. 光学性能与应力协同优化

• 透光率与应力平衡：透光率 > 85% 的 VR 镜片需同时满足应力均匀性 < 50MPa。WPA-300Series 可检测光学表面的应力畸变（如应力导致的折射率波动 Δn<0.001），避免光路偏移或散射影响成像清晰度。

• 偏振态一致性评估：对于采用偏振分光膜的 VR 镜片，应力分布不均会导致偏振态变化（如琼斯矩阵差异 > 5%）。WPA-300Series 可通过偏振光瞳图分析，优化镀膜工艺（如调整离子束溅射角度）。

3. 成品质量控制与失效分析

• 缺陷定位与追溯：对开裂或成像异常的镜片进行应力溯源，结合 SEM 微观形貌分析（如晶界裂纹），可快速定位工艺缺陷（如注塑压力不足导致的晶界应力集中）。

• 寿命预测与可靠性验证：通过加速老化测试（如 1000 次冷热循环），WPA-300Series 可监测镜片应力随时间的变化趋势，评估其使用寿命（如应力增幅需 < 20%/5000 小时）。

三、数据驱动的工艺改进与操作优势

1. 非接触式无损检测

• 免样品预处理：直接检测未切割的整片镜片，无需传统破坏性方法（如切片后用偏光显微镜观察），避免因切割引入额外应力干扰测试结果。

• 多场景兼容：支持曲面镜片（如非球面透镜）和多层复合镜片（如 PMMA/PC 复合结构），通过软件算法自动校准曲面曲率对应力测量的影响。

2. 全流程数字化管理

• 数据追溯与 SPC 统计：检测数据自动上传至 MES 系统，生成 CPK 过程能力指数（如要求 CPK>1.33），实现工艺稳定性实时监控。历史数据可用于批次追溯（如追溯某批次镜片应力异常的注塑机参数）。

• 工艺参数反推：通过应力分布数据逆向优化工艺参数。例如，若检测到镜片中心区域应力高于边缘，可增加熔胶背压（从 80bar 增至 100bar）或调整模具温度（从 60℃升至 70℃）。

3. 操作便捷性与培训支持

• 一键式检测流程：设备界面直观，操作人员经 2 小时培训即可掌握基础操作。软件内置VR 镜片专用模板，自动匹配检测标准（如 ISO 10110-5 光学元件公差要求）。

• 本地化技术支持：国内代理商（如北京欧屹科技）提供定制化测试方案和定期校准服务，确保设备长期测量精度。针对复杂场景（如曲面镜片检测），可提供现场技术驻场支持。

四、选型建议与配套方案

1. 适配 VR 镜片类型

• 优先选择场景：

• 树脂基 VR 镜片（如 PMMA、PC）及硫系玻璃镜片。

• 需高精度应力检测的光学级镜片（如激光雷达用镜片）。

• 曲面镜片或多层复合结构镜片。

• 慎选场景：完全不透过近红外光的镜片（如含高浓度碳黑的遮光镜片）。

2. 配套设备协同

• 与模流分析软件联用：Moldex3D 输出的应力分布数据可直接导入 WPA-300Series 软件，生成虚拟应力热图与实测结果对比，缩短工艺优化周期（从 2 周缩短至 3 天）。

• 与光学检测设备互补：结合 Zemax 光学设计软件和光谱仪，可同步评估镜片光学性能 - 应力 - 偏振态的关联性，实现多维度质量管控。

3. 成本与功能平衡

• 基础款配置：适合实验室研发或小批量生产，包含基础光学模块和标准软件，价格约 50-80 万元人民币。

• 高配版配置：适合量产线，增配自动化上下料系统、高温台及大尺寸检测模块，价格约 100-150 万元人民币。建议通过租赁服务（如按检测次数付费）降低初期投入成本。

4. 典型应用案例

• 某 VR 厂商良率提升：某企业研发 AR 眼镜用菲涅尔透镜时，发现量产良率仅 60%（主要因应力导致成像模糊）。通过 WPA-300Series 检测，定位到注塑冷却阶段的应力集中问题，调整冷却水路设计后，良率提升至 92%，年节约成本超 200 万元。

• 曲面镜片工艺优化：某光学企业开发 VR 头显用曲面镜片，采用 WPA-300Series 检测后发现边缘应力较中心高 30%。通过调整模具分型面角度（从 3° 增至 5°）和增加保压补缩，应力均匀性提升至 95%，满足客户对成像一致性的严苛要求。

五、采购与使用建议

• 前期验证：建议向厂商申请样品测试服务，验证设备对目标镜片的检测精度（如应力测量误差需 < 5%）。

• 操作培训：重点掌握相位差 - 应力转换公式（如使用应力光学系数 C=λ/(2πΔn) 计算），并结合镜片材料特性（如 PMMA 的 C 值约为 3.5×10⁻¹² Pa⁻¹）进行数据解读。

• 维护保养：定期清洁光学镜头（建议每月用无水乙醇擦拭），并每年由原厂校准波长精度，确保长期测量可靠性。

WPA-300Series 凭借其近红外穿透性、快速面分布检测及数据驱动工艺优化的特性，已成为 VR 镜片研发与生产中不可或缺的应力分析工具。通过精准定位应力缺陷，可显著提升镜片光学性能一致性与生产良率，尤其适合追求高精度的消费级 VR 设备及工业级 AR 应用。
