二步离子交换过程的工艺指标和技术参数决定了玻璃的高强度

以厚度为0.7 mm的玻璃为例：

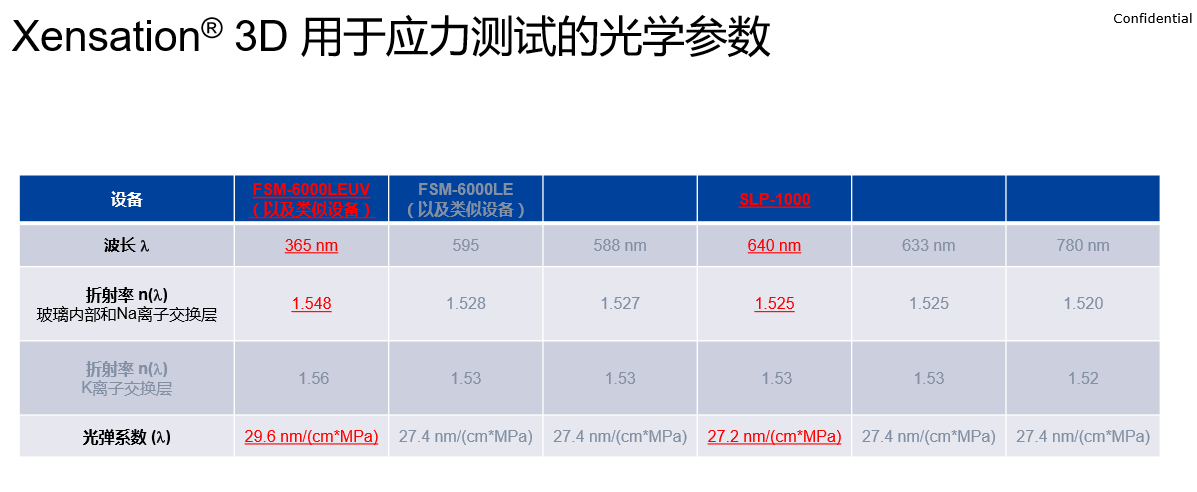

二步骤 离子交换过程 测试工具 下限

PEC () 光弹系数 (nm / cm / MPa)

折射率 n ()

1,钠离子交换调试使用 SLP-1000 ( = 640 nm; Orihara) Na-CS(30) > 120 MPa* Na-DoL > 100 μm

     光弹系数=27.2 折射率=1.525

2、钾离子交换使用FSM-6000LEUV  ( = 365 nm; Orihara) 或 FSM-type tool ( = 365 nm; )

Na-CS(30) > 100 MPa Na-DoL > 100 μm

K-CS > 630 MPa** K-DoL > 3.8 μm

光弹系数=29.6

折射率=1.548

在第一步离子交换后直接测量，其反映Na离子交换在30 μm深度的压应力。 ** K离子交换的压应力只在第二步测量

锂铝硅玻璃具备灵活的离子交换工艺 K Na 和 Na Li 交换结合了高的CS值和深的Dol

不同厚度玻璃的离子交换工艺参数

? SCHOTT AG, May 2018 - Confidential Information * 最终盖板玻璃厚度

第一步离子交换

玻璃厚度* (mm)

KNO3 / NaNO3 (%)

温度 (°C)

交换时间 (h)

应力下限 Na-CS(30) (MPa)

应力深度下限 Na-DoL (μm) 0,75 - 0,8 50/50 390 4 - - 120 100

0,68 - 0,74 50/50 390 4 - - 105 95

0,64 - 0,67 50/50 395 3 - - 95 85

0,55 - 0,63 50/50 395 3 - - 85 80

玻璃厚度* (mm)

KNO3 / NaNO3 (%)

温度 (°C)

交换时间 (h)

应力下限 K-CS (MPa)

应力深度下限 K-DoL (μm)

应力下限 Na-CS(30) (MPa)

应力深度下限 Na-DoL (μm) 0,75 - 0,8 90/10 380 2,5 630 3,8 100 100

0,68 - 0,74 90/10 380 2,5 630 3,8 100 100

0,64 - 0,67 92/8 380 3 630 3,8 95 90

0,55 - 0,63 92/8 380 3 630 3,8 85 85
